數控螺紋旋風銑床(內旋風）
發表時間：2021-08-20 閱讀次數：3770

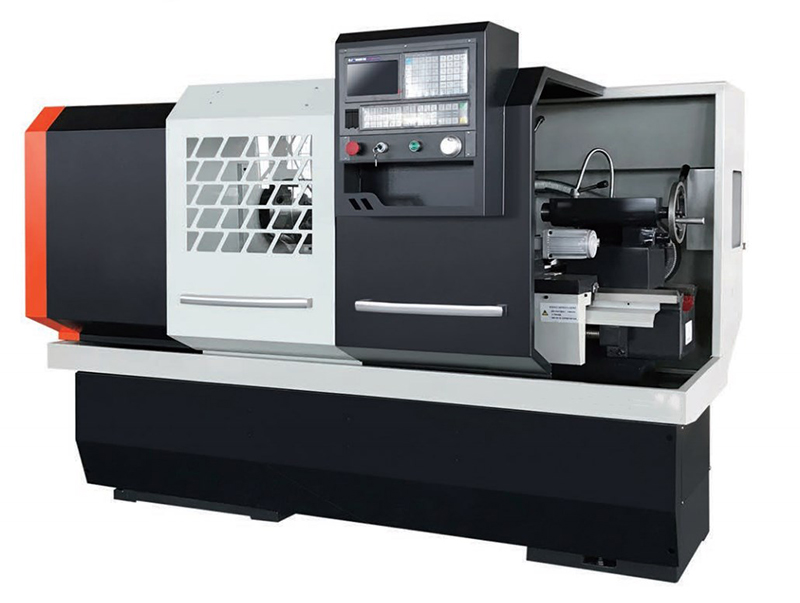

數控螺紋旋風銑床
概述：

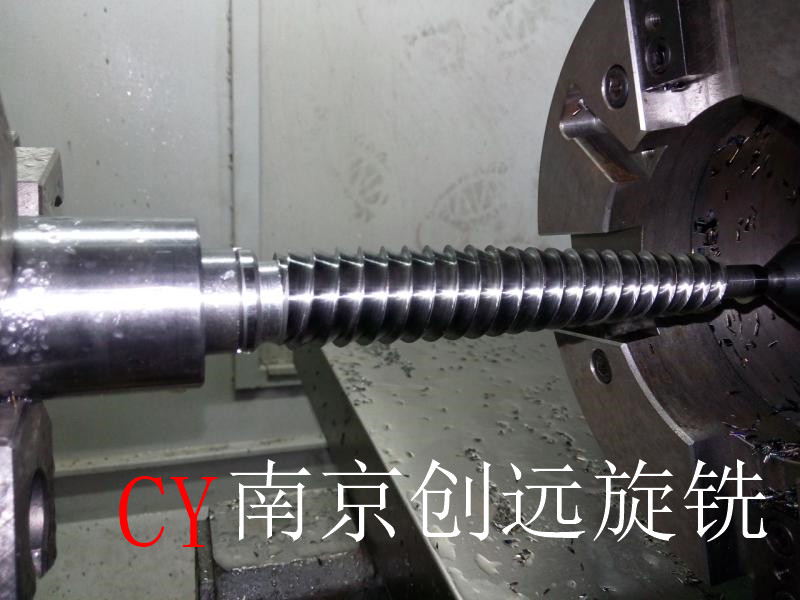

CY-13/B系列數控螺紋旋風銑床是針對蝸桿、絲桿、螺桿、螺桿泵轉子加工而開發的專用高效數控機床。機床采用旋風銑內包絡高速成型銑削，加工效率較傳統車削提高5-20倍；且工件精度提高2級。
技術參數
|
|
項目 |
mm |
CY40-13/B |
CY50-13/B |
CY63-13/B |
|
加工范圍 |
銑刀加工直徑 |
mm |
Φ50 |
Φ80 |
Φ100 |
|
加工蝸桿模數范圍 |
mm |
3 |
5 |
10 |
|
|
床身長度(可定制） |
|
750/1000/1500/2000 |
1000/1500/3000 |
1000/1500/3000 |
|
|
最大銑削螺旋角度 |
|
（左右旋）20° |
（左右旋）20° |
（左右旋）20° |
|
|
C軸 |
工件夾緊形式 |
mm |
油壓彈性夾頭 |
夾頭或卡盤 |
液壓卡盤（可選）） |
|
工件轉速范圍 |
mm |
0-50 |
0-25 |
0-15 |
|
|
X/Z/軸 |
X 軸/Z軸最小設定 |
mm |
0.001 |
||
|
X 軸/Z軸快移速度 |
rpm |
6/10 |
6/8 |
6/8 |
|
|
銑刀軸B |
銑刀軸轉速范圍 |
rpm |
300～1400 |
300～1000 |
300～1000 |
|
銑刀電機功率 |
KW |
2.2/3.0 |
4.0 |
5.5/7.5 |
|
|
刀具 |
刀具形式 |
|
硬質合金機夾刀具 |
||
|
刀頭數量 |
個 |
4-8 |
|||
|
尾座 |
尾架形式 |
|
液壓尾座內置式頂尖 |
||
|
套筒直徑/行程 |
mm |
Φ75/150 |
Φ75/150 |
Φ90/200 |
|
|
套筒內孔錐度 |
|
MT.4# |
MT.5# |
MT.6# |
|
|
系統 |
數控系統 |
|
華興/廣數/西門子/發那科 |
||
|
工作精度 |
表面粗糙度 |
um |
Ra0.8-1.6 |
Ra0.8-1.6 |
Ra0.8-1.6 |
|
蝸桿精度 |
|
8級 |
8級 |
8級 |
|

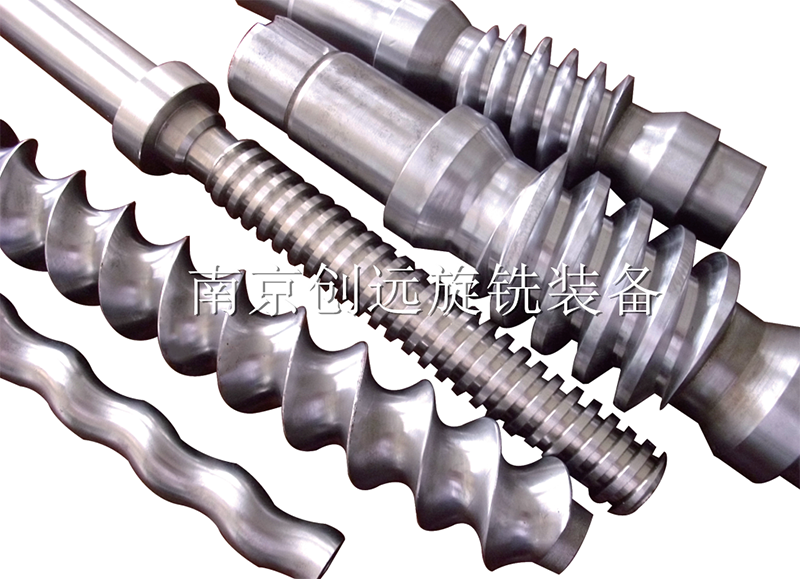

蝸桿絲桿螺桿轉子旋風銑削
蝸桿旋風銑削
螺桿轉子旋風銑削
螺桿旋風銑削
絲桿旋風銑削

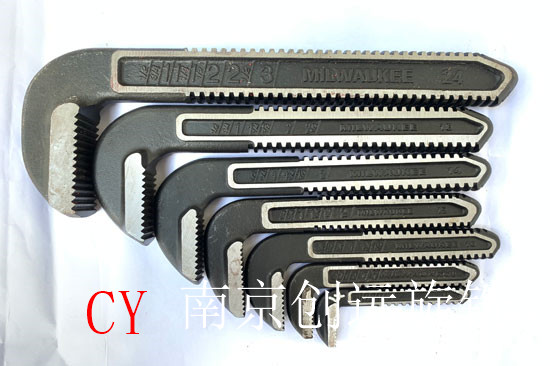

工具管子鉗螺紋旋風銑削
工具臺鉗螺紋旋風銑削（鋸齒負前角）
注塑模具鋸齒螺紋旋風銑（注塑鞋底）
