循環球轉向螺桿旋風銑床
發表時間：2021-09-23 閱讀次數：1857
循環球轉向螺桿數控旋風銑床：

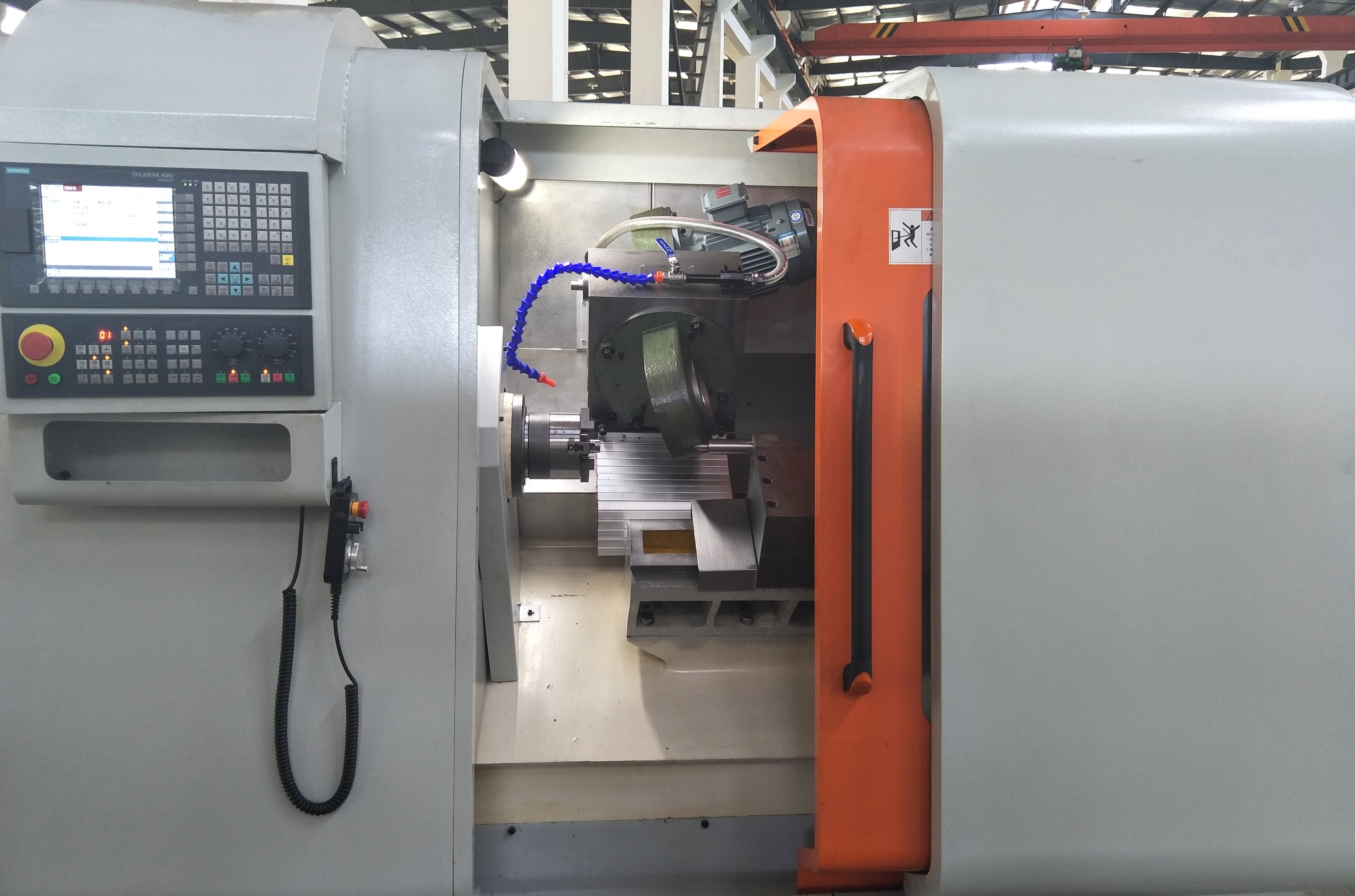

CYX60-CNC數控轉向螺桿旋風銑床采用45°斜床身、整體全防護結構，旋風銑頭沿床身45°直線導軌做縱向運動，采用內包絡旋風銑削螺桿；主軸箱為獨立精密蝸輪副伺服電機直連機構、完成高精密及高剛性傳動和分度；尾架為獨立導軌整體液壓機構，在尾架導軌上整體縱向移動；機床為CNC控制、數控系統4軸3聯動完成滾道外螺紋加工。
應用：循環球轉向器螺桿滾道高效加工50秒完成加工。
一、機床主要規格參數
|
|
項目 |
單位 |
CYX60-CNC |
|
加工范圍 |
銑刀最小加工直徑 |
㎜ |
Φ 6 |
|
銑刀最大加工直徑 |
㎜ |
Φ60 |
|
|
加工螺桿螺距范圍 |
|
任意 |
|
|
最大工件長度（頂尖距） |
㎜ |
400 |
|
|
最大銑削螺旋角度 |
|
±35° |
|
|
主軸 |
主軸形式 |
|
伺服直連精密蝸輪副主軸箱 |
|
工件夾緊形式 |
|
液壓卡盤 |
|
|
主軸夾持范圍 |
㎜ |
6~100 |
|
|
進給軸 |
X 軸/Z軸行程 |
㎜ |
150/400 |
|
X 軸/Z軸快移速度 |
m/min |
4/5 |
|
|
C 軸轉速范圍 |
rpm |
0-30 |
|
|
銑刀軸 |
銑刀軸轉速范圍 |
rpm |
500～3000 |
|
電機
|
銑刀主軸電機功率 |
kW |
標準： AC變頻3.0 |
|
X 軸電機：功率/扭矩 |
kW/N·m |
AC1.6/7.7 |
|
|
Z 軸電機：功率/扭矩 |
kW/N·m |
AC1.6/7.7 |
|
|
C 軸電機：功率/扭矩 |
kW/N·m |
AC1.6/7.7 |
|
|
刀 具 |
機夾模塊式刀具 |
|
R型銑刀 |
|
尾座 |
獨立導軌尾架 |
|
液壓導軌尾座（頂針） |
|
系 統 |
數控系統 |
|
西門子808D |
|
工作精度 |
表面粗糙度 |
um |
Ra0.8-1.6 |
|
螺桿精度 |
|
7級 |

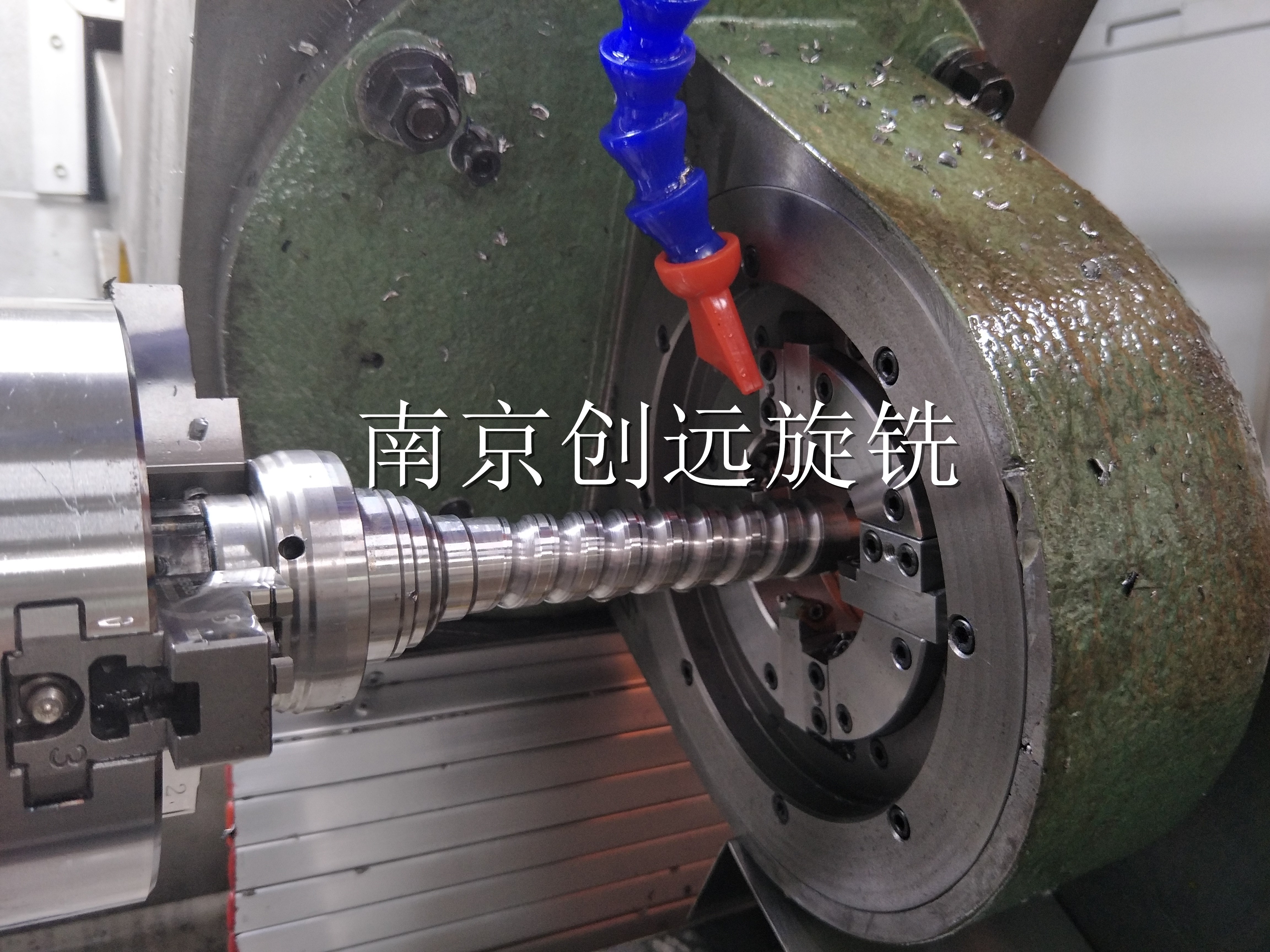

轉向器循環球螺桿旋風銑削
轉向螺桿旋風銑
